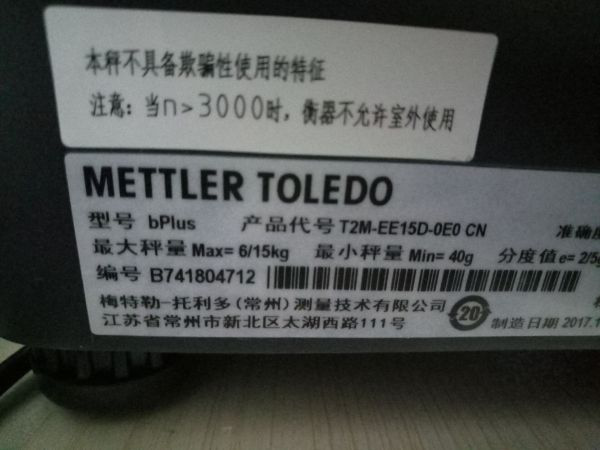

说明:托利多条码秤,目前支持顶尖条码秤 BP/BT/RL 等部分型号传秤,传称设置步骤基本相同,下面我们以托利多条码秤 型号bPlus传称设置操作为例。
托利多条码秤 传称设置-银豹博客

一、准备工作

银豹PC版本 V4.40以上

说明:银豹PC版本V4.40以上,点击下载最新版本

托利多条码秤 传称设置-银豹博客



放置文件MTScaleAPI到C盘根目录下

说明:将MTScaleAPI文件放到C盘根目录下, 点击下载MTScaleAPI

下载MTScaleAPI压缩包rar文件后,将文件解压放置到C盘根目录

注意检查文件是否嵌套着多层文件夹,即MTScaleAPI文件夹打开是功能文件;

托利多条码秤 传称设置-银豹博客

文件解压后拷贝到“C盘根目录下”

托利多条码秤 传称设置-银豹博客

注意检查文件是否嵌套多层文件夹,即MTScaleAPI文件夹打开是功能文件;

设置条码秤IP(收银机与条码秤在同一个网段)

将条码称用网线连接到和收银机连接的同一个路由器上,秤使用自动获取IP即可;

同时确保PC能ping通条码秤ip,需保证收银机与条码秤在同一个网段(不好ping,可以手动修改条码秤ip解决)。

托利多条码秤 传称设置-银豹博客

查看、修改托利多条码秤的IP

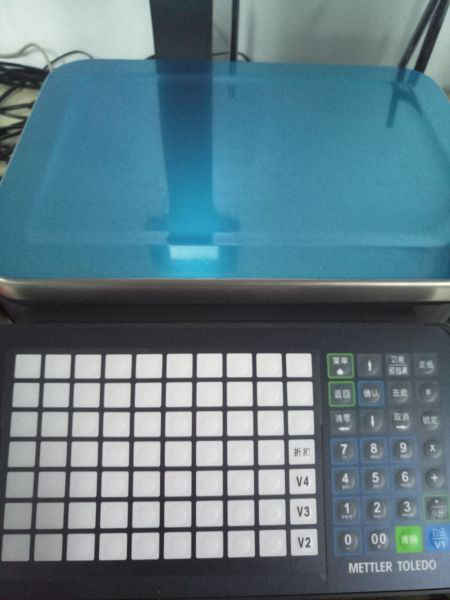

条码秤右侧键盘

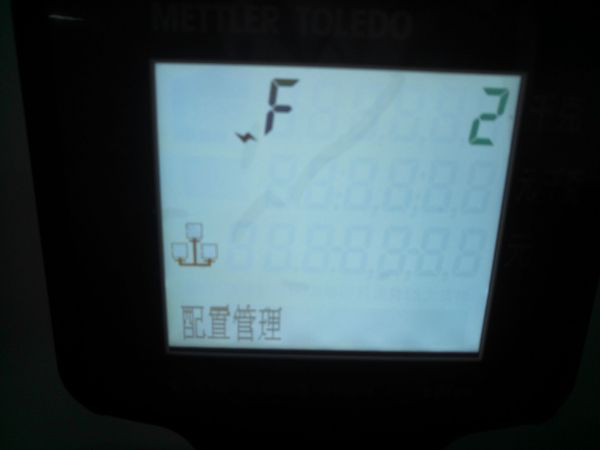

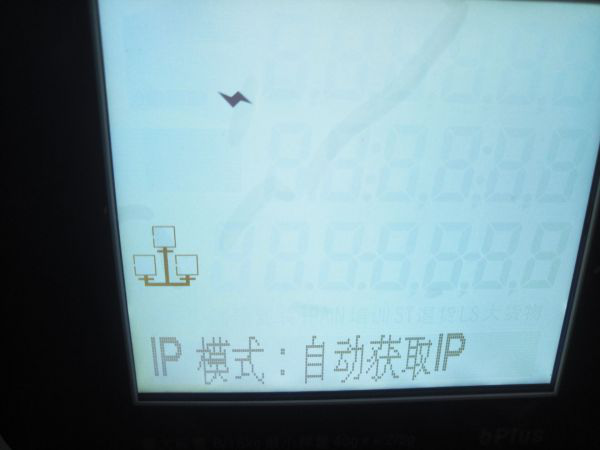

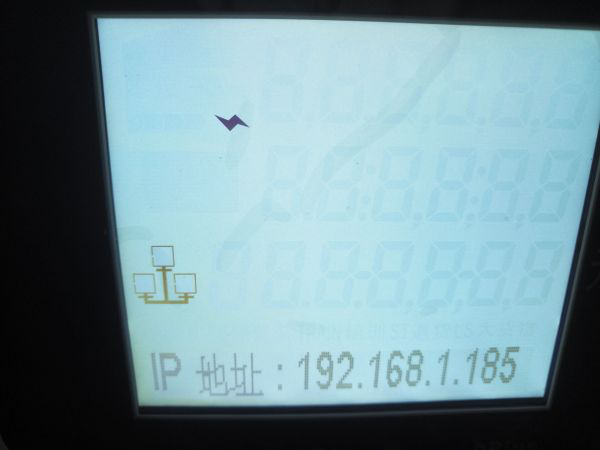

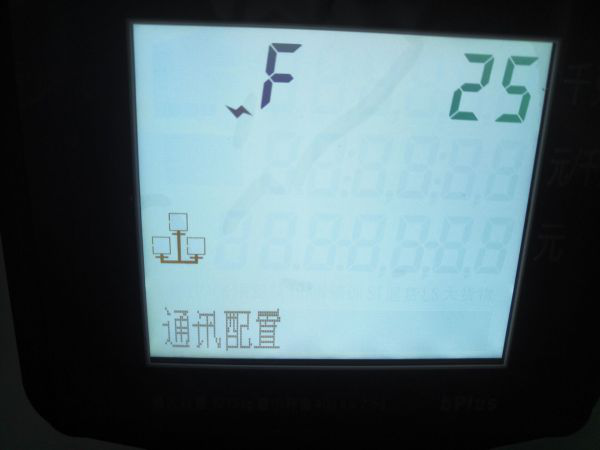

按【菜单】,输入秤密码(密码咨询购买秤厂家)点击确认,按秤上【↓】方向键,找到【配置管理】后,点击确认,按几次【↓】方向键,找到【通讯设置】,按确认,看到【网络】,再按确认,看到IP模式,按确认,按秤上【↑】【↓】方向键,找到【自动获取IP】,按确认,可以看到自动获得的IP地址,记录下来(例如:192.168.1.185)

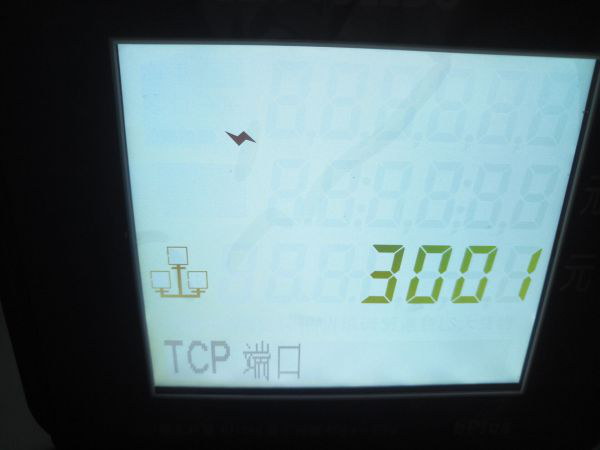

一直按确认,可以看到TCP端口号(例如:3001),记录下来,返回主界面即可;

托利多条码秤操作手册(点击下载

托利多条码秤 传称设置-银豹博客

二、操作设置

托利多条码秤上位机软件设置

托利多条码秤上位机软件的安装

说明:打开PC收银机,安装托利多条码秤管理软件 点击下载

托利多条码秤 传称设置-银豹博客

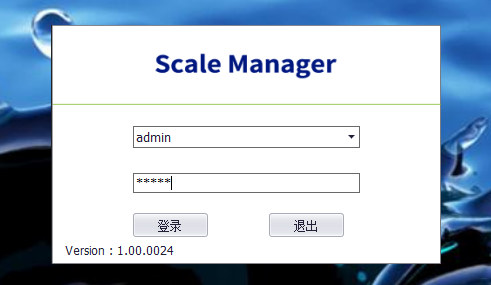

安装托利多条码秤管理软件时,全部选项默认,安装成功后,运行管理软件,输入账号密码登录

账号:admin 密码默认:admin托利多条码秤 传称设置-银豹博客

填写称IP

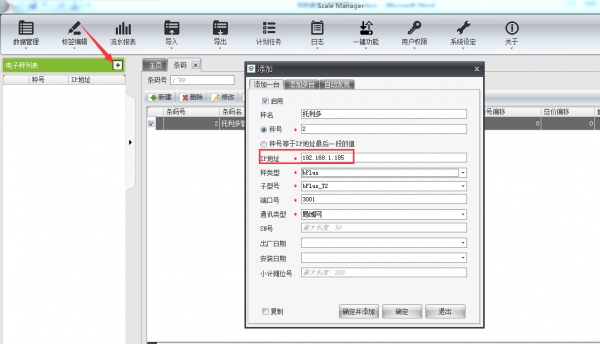

说明:上位机软件,电子秤列表,点击【+】新增电子秤,对应填写称的相关信息,点击【确定并添加】托利多条码秤 传称设置-银豹博客

条码设置

上位机软件,点击【数据管理】,下拉选择--条码

托利多条码秤 传称设置-银豹博客

点击【+】新建,添加 设置条码号、条码类型、条码格式

*条码号

*条码类型

*条码格式

点击左下角帮助,参考条码格式参数说明,填写需要的条码格式托利多条码秤 传称设置-银豹博客

托利多条码秤 传称设置-银豹博客

条码格式参数说明

举例:

条码号:1

条码类型:EAN-128

设置条码格式:18位    AAAAAAAQQQQQBBBBBC(货号7位+交易数量5位+总价5位+C校验码1位)

*A 货号/商品编码:

2200084 可表示为  AAAAAAA

*Q  交易数量/重量:

001.49 kg 可表示为 QQQQQ (重量偏移2位)

*B 现总价/总额:

008.95 元 可表示为 BBBBB (总额偏移2位)

*C 校验码

设置好后,点击保存,点击【一键功能】 , 下拉选择【一键回收】-选择【条码】-选择称号,点击确定;

托利多条码秤 传称设置-银豹博客

回收成功后,传输结果显示成功

托利多条码秤 传称设置-银豹博客

标签设置

上位机软件,点击标签编辑,选择【Smartlabel】托利多条码秤 传称设置-银豹博客

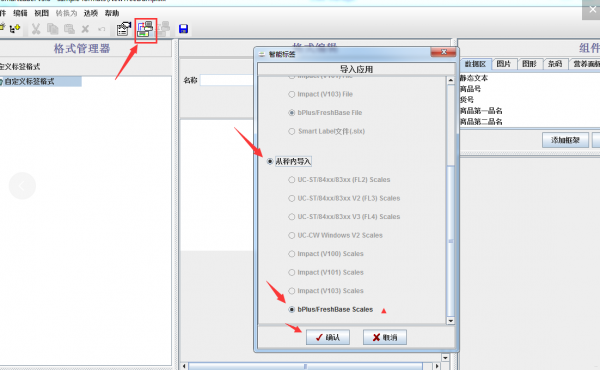

弹出标签设置框,点击【从...导入】,弹出页面框,选择从秤内导入默认模板,勾选对应称型号,点击确认

托利多条码秤 传称设置-银豹博客

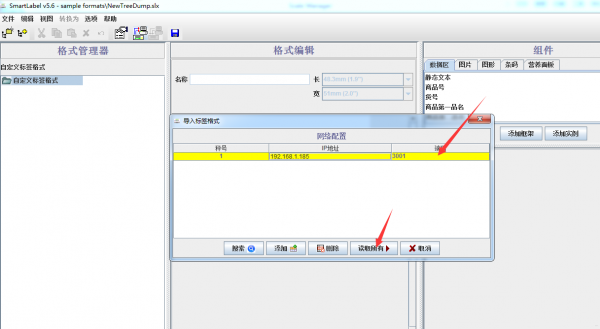

点击选择设置的称号,点击【读取所有】

托利多条码秤 传称设置-银豹博客

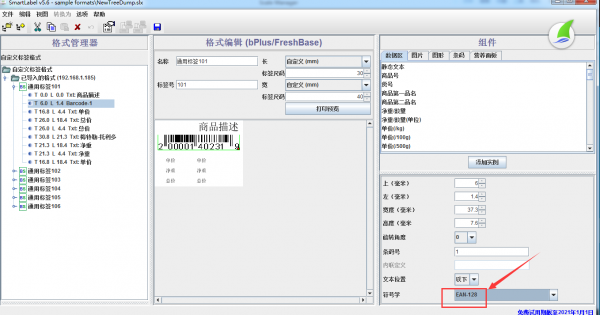

导入成功后,左侧有多个通用标签模板,选择需要用的模板进行编辑设置,设置条码格式为EAN-128(和前面设置的条码类型一致)选中需要编辑的项目,左边下拉框可以看到选项,点击选中,右边是间距宽度等对应设置;

托利多条码秤 传称设置-银豹博客

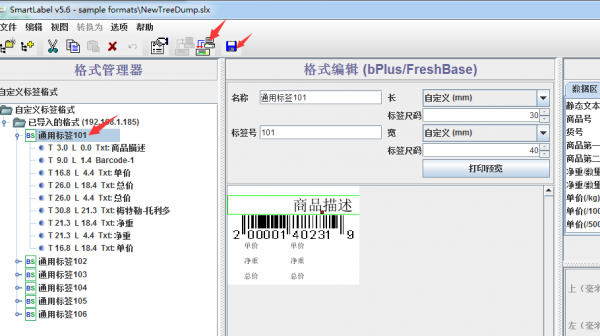

设置标签模板后,点击【保存】

托利多条码秤 传称设置-银豹博客

选中保存好的模板,右键,点击导出到

托利多条码秤 传称设置-银豹博客

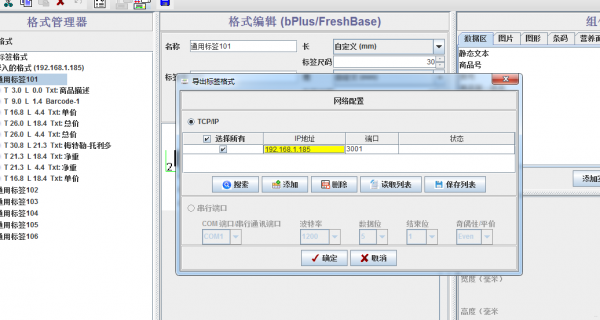

导出到秤,选中秤,点击 确定 开始下发

托利多条码秤 传称设置-银豹博客
托利多条码秤 传称设置-银豹博客

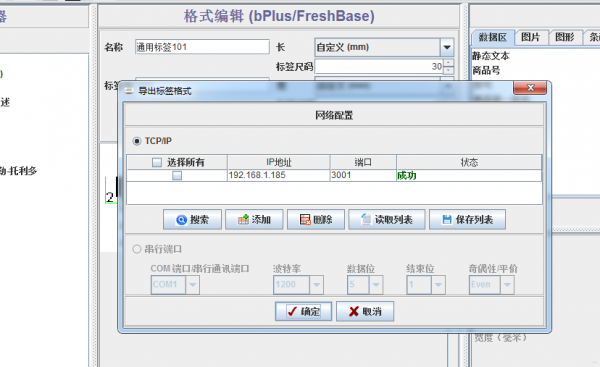

下发成功,状态栏会显示成功

托利多条码秤 传称设置-银豹博客

点击打印预览,可以查看效果,如下图:

托利多条码秤 传称设置-银豹博客

银豹云后台添加商品

1)商品—商品资料-新增商品,录入条码,条码为7位数字(前2位为店号信息,后5位为商品货号)

托利多条码秤 传称设置-银豹博客

2)【秤编码】,即秤的PLU码注意:秤编码,只有零售和生鲜行业才有)

托利多条码秤 传称设置-银豹博客

银豹PC客户端设置

操作路径:系统设置—电子秤管理—传称设置—新增条码秤

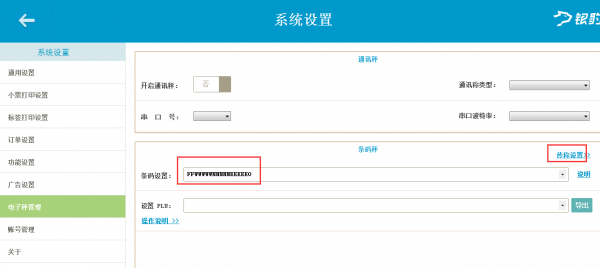

1)进行【条码设置】 具体规格以秤上打印出来的标签确认;

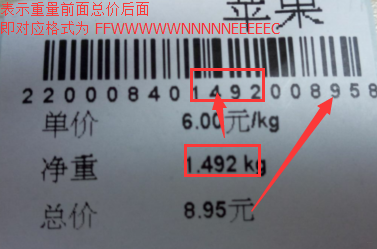

例如:220008400149008951

上位机软件条码打印出的为18位(货号7位+交易数量5位+总价5位+C校验码1位)

对应银豹系统的条码规则设置为 FFWWWWWNNNNNEEEEEO

*F /W 商品编码:

2200084 可表示为  FFWWWWW

*N 重量:

001.49 kg 可表示为 NNNNN

*E 总额:

008.95 元 可表示为 EEEEE

*C /O 校验码

托利多条码秤 传称设置-银豹博客

2)点击传称设置,进入传称设置页面,新增条码秤】输入之前在托利多条码秤上设置的IP(192.168.1.185)、端口3001、厂商选择托利多,选择对应设备类型,需要的话可以勾选是否自动下发传称;
托利多条码秤 传称设置-银豹博客

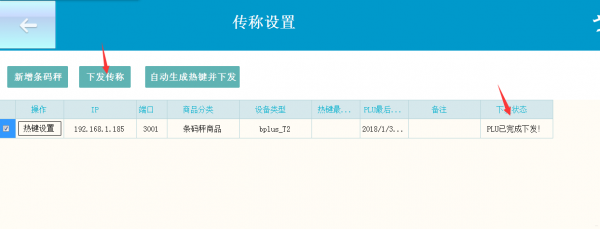

点击【下发传秤】

托利多条码秤 传称设置-银豹博客

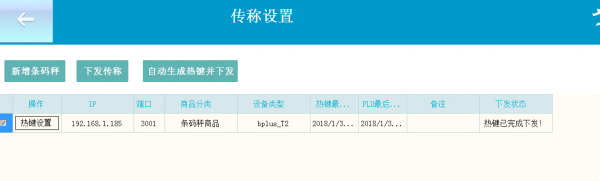

下发传秤成功后,再点击【自动生成热键并下发】

托利多条码秤 传称设置-银豹博客

下发成功后,我们试着在秤上放一个商品称重,条码秤上按数字即输入PLU,点打印

秤上打印效果如下:

托利多条码秤 传称设置-银豹博客
