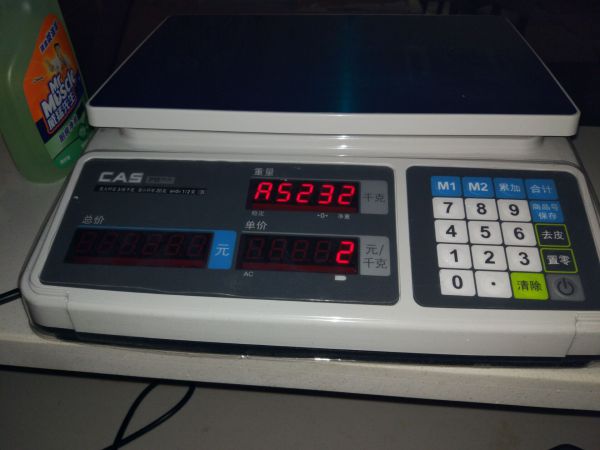

协议操作切换说明

在称重状态下,按【#】键大于 5 秒,进入用户设置模式,用户设置模式有 P1~P27 二十一种参数设置,P5是通讯协议设置,按*键选择到P5,按【除皮】键进行数值更改,按【#】键保存当前修改。

P5通讯接口采用 RS232C,所有数据均为 ASCII 码。数据格式为 1 个起始位,8 个数据位,1 个停止位,无校验。通讯方式见通讯说明。
P5-1: 彩信正序协议            连续输出
P5-2: 顶尖 pc秤              连续输出(包含置零去皮操作)
P5-3: 大华计价秤协议1       连续输出
P5-4: 命令模式               发送50H (大华仪表模式)
P5-5:  大华计价秤协议2       稳定连续输出
P5-6: 凯士计价秤协议         连续输出
P5-7:  耀华A7仪表通信协议   连续输出
P5-8:  耀华A1仪表通信协议   连续输出
P5-9:  直通视窗通信协议     连续输出
P5-10: 英展                 英展协议带符号单位带回车换行键
P5-11: 湘平                带符号单位带回车换行键
P5-12: 仟芮ERP协议        连续输出重量(包含毛重皮重净重)
P5-13: 友声B2+协议        连续输出

凯士产品说明书

主要参数

  1. 准确度等级: Ⅲ 级,n=3000
  2. 采样速度: 10 次/秒或者40 次/秒
  3. 分度值: 1/2/5/10/20/50 可选
  4. 显示: 6 位 LED
  5. 通讯接口: RS232C;波特率 1200/2400/4800/9600 可选
  6. 使用温度: 0℃~40℃、储运温度: -25℃~55℃、湿度: ≤85%RH

键盘功能

  1. 【 # 】: 开机自检时长按此键进入标定模式/称重状态时,按此键大于 5 秒,进入用户设置模式
  2. 【 * 】:称重状态时,按此键大于 5 秒,进入计数模式。
  3. 【除皮 】:在称重状态时,按此键除皮重。
  4. 【置零 】:在称重状态时,按此键重量显示为零

操作说明

  1. 开机及开机自动置零

(1)接通电源后,仪表显示全部字符并进行“000000~999999”的笔划自检,初始化完成后进入称重状态。
(2)开机时,如果秤台重量偏离零点,但仍在设置的置零范围以内,仪表将自动置零;若在设置的置零范围以外,仪表将报警“Err3”,提示超出置零范围,此时须去除秤台上重物或调整秤体零位或重新标定、设置。

  1. 手动置零 ( 半自动置零)

在称重状态,若空秤时出现偏差,按【置零】键,可以使仪表回零。

  1. 除皮功能

在称重显示状态下,显示重量为正,且稳定时,按【除皮】键可将当前重量作为皮重扣除,此时仪表显示净重为 0,净重标志符亮。

  1. 计数功能

在称重显示状态下,按【*】键5秒进入计数状态,显示 count,放上一定数量的重物,稳定后,按【 * 】键,显示 C00000,按【除皮】键对应小三角移动选择位,按【置零】键,小三角
对应位加一递增,输入样本数,按【 * 】键,进入计数状态,对应计数状态小三角点亮。按
5.累计功能
称重状态下,按【 * 】键,仪表累计当前重量,并且显示屏闪烁;
在零位状态按【 * 】键,可显示当前累计值;在累计显示状态中,按【#】键可清零。
注意:每次累计前秤台必须回零!否则不能进行下一次的累计操作。

用户功能设置

在称重状态下,按【#】键大于 5 秒,进入用户设置模式,用户设置模式有 P1~P27 二十一种参数设置,按【除皮】键进行数值更改,按【*】键选择下一个参数。参数描述如下:

P1     单位选择           1=kg    2=ib
P2     空
P3     波特率选择         1=9600  2=4800   3=2400   4=1200
P4    空
P5     通信协议选择
P6     亮度选择           数码显示有此功能
P7     回零选择           1=0.5e   2=1e...............8=4e
P8     置零范围选择       1=2%    2=4%     3=10%    4=20%   5=100%
P9     开机置零范围选择   1=2%    2=4%     3=10%    4=20%   5=100%
P10    滤波强度选择       1=弱    2=中     3=强
P11    稳定时间选择       1=0.2秒 2=0.5秒  3=0.8秒
P12    跳动速度选择       =+1    2=+2..............9=+9
P13    数据输出间隔选择   1=15ms  2=30ms............10=165ms
P14    动物秤功能是否自动开启    1关闭  2=开机自动开启
P15    RS键盘操作允许     1=关闭   2=开启   (P5-2的时候无效)发送T去皮 发送Z置零  回复0DH 0AH
P16    空
P17    休眠选择           1=休眠      2=不休眠
P18    蓝牙灯选择         1=蓝牙灯关闭  2=蓝牙灯打开
P19    设置外部命令       如果有改变 输出0XFFH XXH
P20    空
P21    接收RS显示        0=显示关闭   1=显示开启
P22    蓝牙主从设置       0=从机       1=主机
P23    速度选择           0=10Hz       1=20Hz
P24    蠕变跟踪开关       0=开蠕变     1=关蠕变
P25    选择吸附功能       0=关闭       1=1d   2=2d   3=3d
P26   空
P27   称重灵敏度选择      0=极高   1=高   2=中  3=低

串行通讯

通讯接口采用 RS232C,所有数据均为 ASCII 码。数据格式为 1 个起始位,8 个数据位,1 个停止位,无校验。通讯方式见通讯说明。

P5-1: 彩信正序协议            连续输出
P5-2: 顶尖 pc秤              连续输出(包含置零去皮操作)
P5-3: 大华计价秤协议1       连续输出
P5-4: 命令模式               发送50H (大华仪表模式)
P5-5:  大华计价秤协议2       稳定连续输出
P5-6: 凯士计价秤协议         连续输出
P5-7:  耀华A7仪表通信协议   连续输出
P5-8:  耀华A1仪表通信协议   连续输出
P5-9:  直通视窗通信协议     连续输出
P5-10: 英展                 英展协议带符号单位带回车换行键
P5-11: 湘平                带符号单位带回车换行键
P5-12: 仟芮ERP协议        连续输出重量(包含毛重皮重净重)
P5-13: 友声B2+协议        连续输出

标定设置

  1. 按下#键不放,开机显示1-9自检显示999999以后松开#键。或者在称重模式先按下#再按下置零键不松。
  2. 如果需要在中途保存按下*保存退出。如果不需要保存那么按#到显示ERR1。
步骤 操作 显示 备注
1 d=    * 分度值选择
2 【去皮】选择 【#】下一步 d=    * 选择分度值1/2/5/10/20/50
3 【去皮】选择 【#】下一步 P  **** 小数点位置选择
4 【去皮】进入 【#】跳转到第6步 FULL 最大称量设置入口
5 【去皮】移位【置零】加1  【#】下一步 ****** 最大称量输入
6 【置零】零点标定完成  【#】下一步 nOLOad 零点标定
7 【去皮】进入 【#】结束 AdLOAd 满量程标定
8 【去皮】移位【置零】加1  【#】结束 ****** 输入完成,放上对应砝码

错误操作信息提示

  1. Err 1 表示:满量标定时 AD 值偏小。(请选择合适秤量的传感器)
  2. Err 3 表示:开机时零位超出设定范围。(开机时应保持秤台上的重量为零)
  3. Err 6 表示:计数状态,样本取样时,单件重量小于 0.25e。(请重新输入样本数)
